LED显示屏的制作安装流程解析

文章出处：网责任编辑：作者：人气：-发表时间：2014-05-07 15:13:00

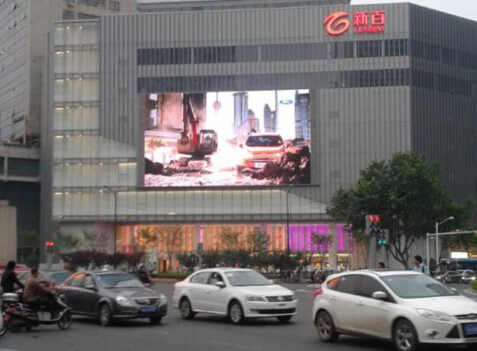

LED显示屏

1、将铝型材即外框架组装好以后，我们先将显示屏单元板按由右向左、由下向上的顺序进行安装，单元板的高度和平整度可由四角的磁盘螺母进行调节。

　　2、完成上面的步骤，我们就要准备安装开关电源了：用手电钻按开关电源安装孔位置钻φ3.2的孔，以自攻螺丝进行固定。

　　将220V电源线连接到开关电源，(确认连接正确后，连接到AC或者NL接线柱)然后插上电。会发现电源有个灯会亮，然后用万用表，直流档测量一下V+ 和V-之间的电压，确保电压在4.8V-5.1V 之间，旁边有个旋钮，可以十字螺丝刀调节一下电压。为了减少屏幕发热延长寿命，在亮度要求不高的场合，可以把电压调节到4.5V-4.8之间。确认电压没有问题后，断开电源，继续组装其他部分。

　　3、按由右向左的顺序将单元板用显示屏用16P排线连接起来。

　　注意方向，不能接反。请注意，单元板2个16PIN的接口，1个是输入，1个是输出，靠近74HC245/244的是输入，将控制卡连接到输入。输出连接到下一个单元板的输入。

　　4、将开关电源的5V电源线连接到单元板的电源插座上，注意电源的正负极性不能接反。黑线连接的是-V和GND。红线连接的是+V和VCC +5V。

　　5、显示卡和发送卡的安装：取下计算机机箱壳，按对应的插座安装 LED显示屏的显示卡和发送卡，并用螺丝固定，显示卡和发送卡之间用扁平线连接。将显卡驱动程序光盘插入光驱，即可自动进入安装状态，请按提示操作即可。首先安装DirectX8.1，然后再安装驱动程序，后安装控制面板。

　　6、接收卡的安装：在LED显示屏框架的右侧适当位置安装接收卡，并连接好供电电源和接收卡与单元板之间的信号线。

　　7、将发送卡与接收卡用五类双绞线(通讯线)连接起来。

　　8、检查开关电源是否短路。

　　A、用数字万用表的电阻(200Ω)测量开关电源输出正、负极间电阻值，阻值范围在30~40Ω之间。

　　B、拔下开关电源与单元板间的电源插头，开关电源加220V电压，测量其电压值为+5V±0.2V。
