安装时的注意事项说明如下：

  一、主要性能指标

  电源要求220V交流

  工作温度-20℃～60℃

  额定功率120W

  二、通信（LED显示屏为RS-232通信方式）：

  1、与集中器级连使用，共用一个Modem。

  2、LED显示屏只有上行口，没有下行口，所以只能级联在集中器的下行口。

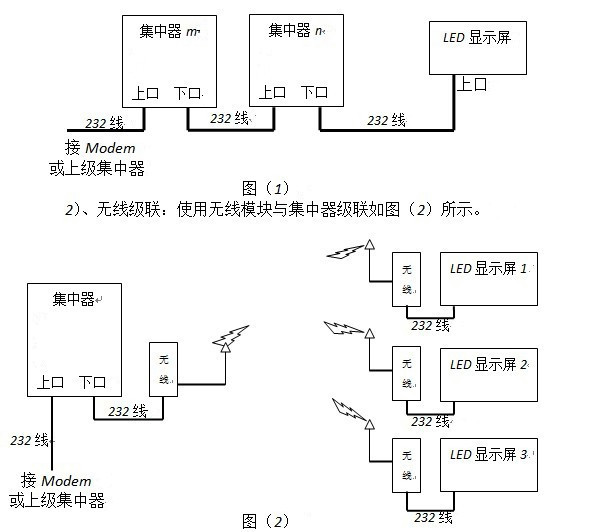

  3、1）、有线级联：通信线是由网线做成的一端为9孔圆形插孔，插在LED显示屏的9针圆形插座上；另一端为DB9插头（母头），做一根转接线接到集中器的下口，如图（1）所示。



    若使用无线模块，可在LED显示屏发往现场前把无线模块放置在显示屏的内部：无线模块的232与LED显示屏的232对接（2和3不用交叉，把LED显示屏原有232头去掉或把其用防水胶带封住以免外界干扰影响通信）；无线模块的220V的交流供电端接在LED显示屏的220V交流端；无线模块的天线放在LED显示屏外面适合的位置。

  三、安装固定

  1、固定方法：在LED显示屏的两侧分别有两个挂鼻，可用膨胀螺栓将其固定在墙上。

  2、安装位置：根据现场具体情况和局方的要求而定。原则是：进出小区容易看到，尽量避雨，在使用无线的情况下必须使集中器端的无线模块与LED显示屏端的无线模块之间通信畅通。
