55寸液晶拼接屏的三种拼接方式

文章出处：网责任编辑：作者：人气：-发表时间：2014-06-17 09:04:00

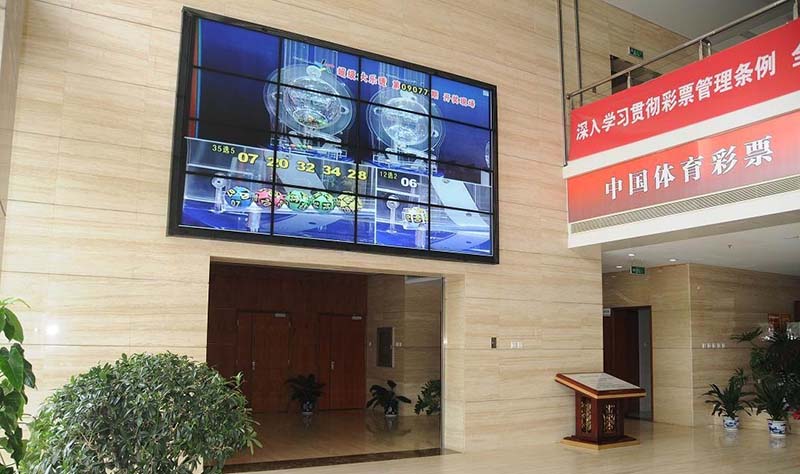

液晶拼接屏

随着市场的应起,55寸液晶拼接屏的占有率越来越高.涉及各行各业如:安妨学校政府部门商场等等.然而各领域中各有不同的拼接方式,目前的对液晶拼接的拼接方式有三种:

种，PCI插卡式的工作原理是通过工控机，利用一块多屏拼接卡，先将一个完整的视频图像分割成mХn个子视频信号，再将这些子视频信号分别传送给拼接幕墙上的各个对应单元，实现大屏幕拼接显示的目的。但是由于工控机的计算能力有限，目前一台性能的工控机也只能实现4Х4的拼接，限制了拼接的单元数。

种，外拖拼接控制器又可以称为大屏拼接器或电视墙控制器、电视墙拼接器，其主要功能是将一个完整的图像信号划分成N块后分配给N个视频显示单元(如背投单元)，完成用多个普通视频单元组成一个大屏幕。它可以支持多种视频设备的同时接入，达到液晶拼接幕墙的功能要求。"之所以称为外拖，是因为这类拼接幕墙分为两个独立的部分，一部分是显示部分，这可以由普通的大屏幕拼接显示单元如LCD液晶拼接屏组成;另一部分是这台拼接控制器，它的功能是实现多个物理输出组合成一个分辨率迭加后的显示输出，使屏幕显示一幅图画。"

第三种，嵌入式大屏幕拼接显示墙的工作原理是各个拼接单元拥有独立的视频处理模块，通过矩阵将完整的信号输送到各个单元，并各自进行视频处理，分割出自己应该显示的那一部分，并将这一部分信号放大后显示，实现大屏幕拼接显示的目的。由于是各自处理，所以拼接的单元数理论上可以是无限。

综上所述，PCI插卡式拼接与嵌入式拼接的基本区别在于前者将母信号分割后，把每一个子信号都进行放大处理，而后者只将自己应该显示的那一部分进行放大处理，因此前者的运算量大，分辨率由计算机及对应的PCI卡决定;后者运算量小，分辨率由自身嵌入式处理模块决定。
